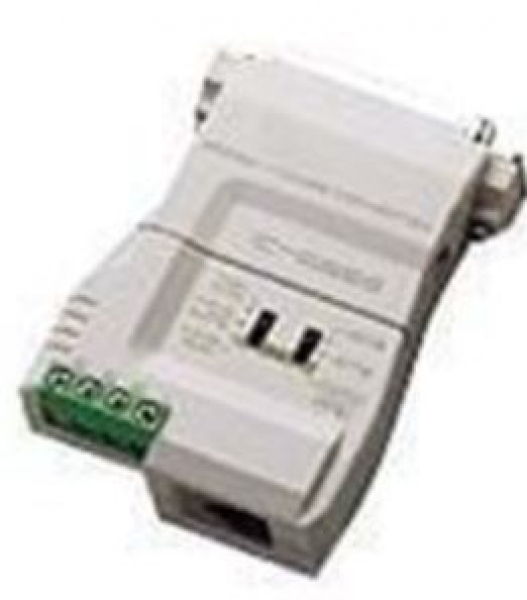

RS-232 auf RS-485 Schnittstellenkonverter Die Steuerung des Datentransfers beim IC485SI erfolgt über das RTS-Signal (Übertragungsanforderung). Er unterstützt Point-to-Point- und Multipoint-Kommunikation, Simplex-/Duplex-Verbindungen und kann zwischen Vollduplex und Halbduplex sowie DCE und DTE umgeschaltet werden. Das Gerät benötigt keine externe Stromversorgung und stellt eine sparsame und zuverlässige Lösung dar.Eigenschaften
- Die Datenübertragung wird über das RTS-Signal gesteuert
- DCE/DTE umschaltbar
- Verbindungsauswahl zwischen Point-to-Point, Multidrop und Einfach/Duplex
- Vollduplex mit vier und Halbduplex mit zwei Drähten
- Kompakte Baugröße
- Übertragungswege bis 1200m
- Entkopplung von Signal und Stromversorgung
- Unterstützt Baudraten bis 115,2 Kbps
- Unterstützte Betriebssysteme: Windows 2000, Windows XP
Technische Daten
- Anschlüsse: 1 DB-25 Buchse (RS-232), RS-485 / RS-422 Vier Anschlussblöcke, Erdungsanschluss
- Schalter: SW1: DCE, DTE / SW2: TxON, RxON, TxRTS, RxRTS, TxRTS, RxON
- Stromverbrauch: 9V, 1,8W (max.)
- Signal-Reichweite: 1200 m (maximal)
- Datenübertragungsgeschwindigkeit: Bis zu 100 Kbps unter 1200 m
Umgebung
- Betriebstemperatur: 0 bis 50°C
- Lagertemperatur: -20 bis 60°C
- Feuchtigkeit: 0-80% rel. Luftfeuchte, nicht kondensierend
Physische Eigenschaften
- Gehäuse: Kunststoff
- Gewicht: 60 g
- Abmessungen (L x B x H): 5,40 x 7,45 x 1,85 cm
Lieferumfang
- 1x bidirektionaler Konverter
- 0AD6-1709-03EG Netzteil
- 1x Benutzerhandbuch
